PN20/300PSI/Class150
Цельный клин, невыдвижной шток
BSEN12288, резьбовые концы соответствуют BSPT или ANSI 2.1
| Испытание гидравлическим давлением | |
| Корпус | 3,0 МПа/30 бар |
| Седло | 2,2 МПа/22 бар |
| Номинальное давление |
| 0,9 МПа при 180°С |
| 2,0 МПа при -20°C-100°C |

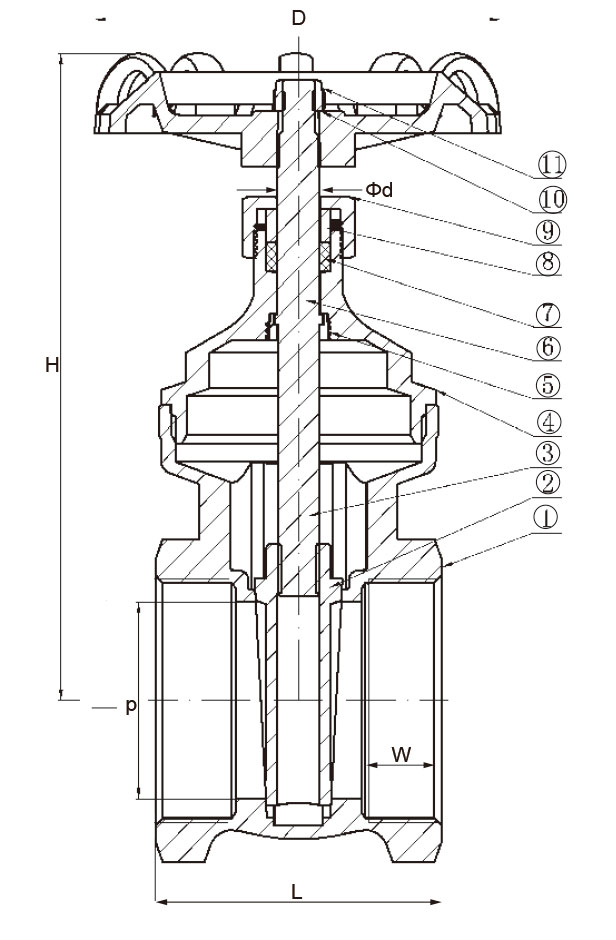

| Нет | Часть | Спецификация | BS EN | ASTM |
| 1 | Корпус | Латунь | CW612N | C3700 |
| 2 | Диск | Латунь | CW612N | C3700 |
| 3 | Крышка | Латунь | CW612N | C3700 |
| 5 | Набивка штока | ПТФЭ | ПТФЭ | ПТФЭ |
| 6 | Сальник | Латунь | CW603N | C3600 |
| 7 | Гайка | Латунь | CW603N | C3600 |
| 8 | Шток | Латунь | CW603N | C3600 |
| 9 | Маховик | Чугун | EN-JL1030 | A126 КЛАСС B |
| 10 | Гайка маховика | Сталь | -- | A563 Zn PLATE |
| 11 | Табличка | Алюминий | -- | B209 1100 |
| мм | 15 | 20 | 25 | 32 | 40 | 50 | |
| В | ½ | ¾ | 1 | 1 ¼ | 1 ½ | 2 | |
| Л | 41 | 51 | 51 | 55 | 60 | 67 | |
| Н(макс) | 68 | 76 | 88 | 108 | 120 | 139 | |
| Д | 53 | 53 | 60 | 72 | 72 | 80 | |
| П | 13.5 | 18.5 | 25.0 | 31.0 | 37.0 | 44.0 | |
| Вт | 13.7 | 15.0 | 17.8 | 18.0 | 19.0 | 20.5 | |
| г | 10 | 10 | 10 | 11 | 11 | 12 | |
| Масса | фунты | 0.55 | 0.79 | 1.1 | 1.68 | 2.09 | 3.26 |
| Кг | 0.25 | 0.36 | 0.50 | 0.76 | 0.95 | 1.48 | |
Меры предосторожности при заморозках: После испытания трубопроводной системы клапаны следует оставить в открытом положении, чтобы обеспечить полный слив.
Каждый латунный клапан TALOAR тщательно очищен и обезжирен и упакован отдельно в герметичный полиэтиленовый пакет.
